MMLI

単相フルブリッジを組み合わせたモジュラーマルチレベルインバータを用いた電力変換,電動機制御の研究をしています。

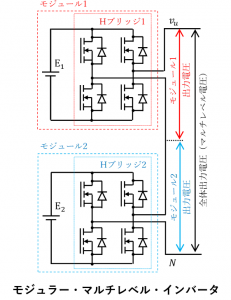

ここでは,下図のような各段のインバータ電源電圧の比を変えて出力電圧の状態を増やす階調型MMLIを考えています。

適用分野は電動機や高圧電力変換装置とし,出力電流の脈動低減によるトルク脈動の低減,変換器損失の低減を目指しています。
電動機制御においては,拡張磁束オブザーバと組み合わせて,高速センサレス制御の制御性能の向上も目指しています。

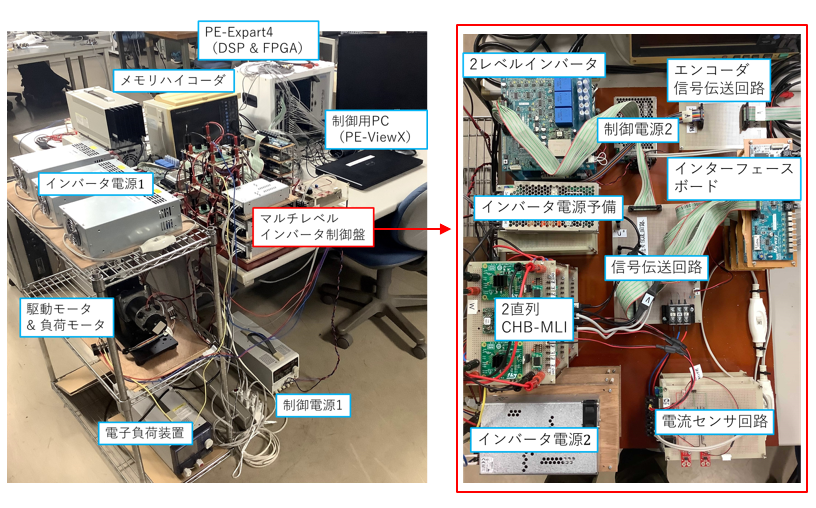

開発は,DSP開発環境を用いて行い,ゲート点数の増加に対応させています。

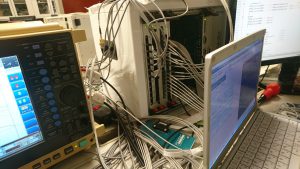

DSP開発環境 (Mywayプラス社 デジタル制御システム PE-Expert 4)

制御モータ(DTBL3518-X 24V 15000 r/min)

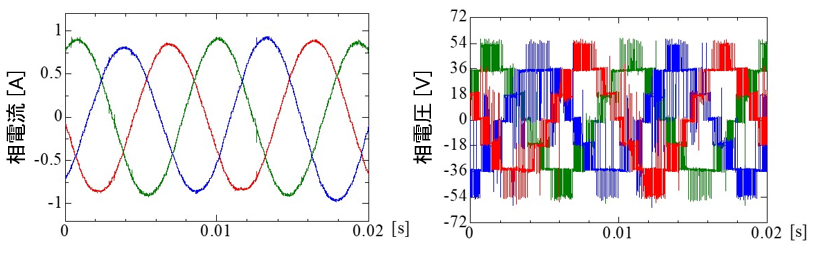

インバータ部及び出力電圧波形
